MINIPLATE MP68

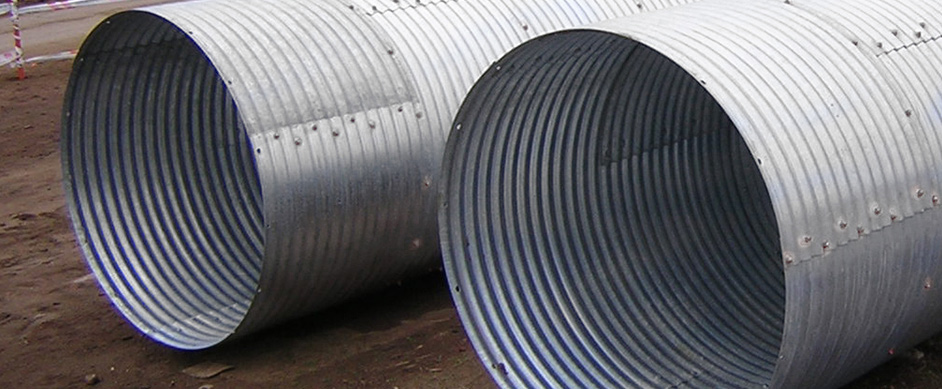

ESTE TIPO DE TUBERÍAS ESTÁ COMPUESTO POR HOJAS DE ACERO CORRUGADO GALVANIZADO APERNABLES ENTRE SÍ

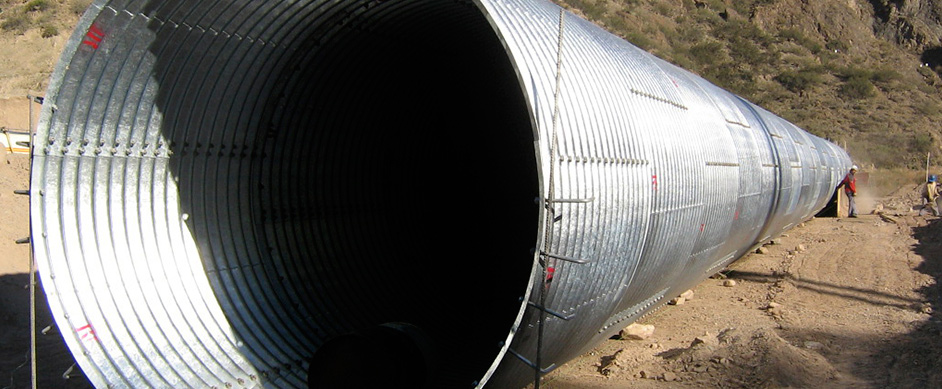

Además de Defensas Viales, TASA Vial provee Miniplates, que se utilizan en desagües pluviales, conductos de servicios y bajadas de aguas. Se pueden suministrar en forma de tubos circulares, abovedados o como medias cañas, según las dimensiones dadas en la siguiente tabla.
TUBERÍAS DE SECCIÓN CIRCULAR
| Modelo circular | Desarrollo | diámetro | Sección | Perímetro | Hn | ARh 2/3 | Espesor mínimo | Relleno mínimo | Relleno máximo |
|---|---|---|---|---|---|---|---|---|---|
| pi | (mm) | (m2) | (mm) | (m) | (mm) | (cm) | (cm) | ||
| 6C68 | 6 | 600 | 0.28 | 1884 | 0.563 | 0.086 | 2.0 | 60 | 1100 |
| 8C68 | 8 | 800 | 0.50 | 2512 | 0.751 | 0.185 | 2.0 | 60 | 800 |
| 11C68 | 10 | 1000 | 0.79 | 3140 | 0.938 | 0.335 | 2.5 | 60 | 900 |
| 12C68 | 12 | 1200 | 1.13 | 3768 | 1.126 | 0.545 | 2.5 | 60 | 750 |
| 15C68 | 15 | 1500 | 1.77 | 4710 | 1.407 | 0.989 | 2.5 | 70 | 500 |
| 18C68 | 18 | 1800 | 2.54 | 5652 | 1.688 | 1.607 | 2.5 | 80 | 400 |
TUBERÍAS ABOVEDADAS
| Modelo circular |
Desarrollo | LUZ |
Flecha | Sección |
Perímetro | Hn | ARh 2/3 | Espesor mínimo | Relleno mínimo | Relleno máximo |
|---|---|---|---|---|---|---|---|---|---|---|
| pi | (mm) | (mm) | (m2) | (mm) | (m) | (mm) | (cm) | (cm) | ||
| 30B20-20 | 9 | 1033 | 740 | 0.61 | 2826 | 0.700 | 0.237 | 2.5 | 60 | 800 |
| 40B20-20 | 10 | 1166 | 784 | 0.73 | 3140 | 0.750 | 0.300 | 2.5 | 60 | 750 |
| 50B20-20 | 11 | 1246 | 905 | 0.90 | 3454 | 0.850 | 0.399 | 2.5 | 60 | 750 |
| 50B20-30 | 12 | 1408 | 957 | 1.06 | 3768 | 0.900 | .493 | 2.5 | 70 | 600 |
| 60B20-30 | 13 | 1506 | 1043 | 1.25 | 4082 | 1.000 | 0.607 | 2.5 | 70 | 500 |
| 70B20-30 | 14 | 1576 | 1169 | 1.47 | 4396 | 1.110 | 0.763 | 2.5 | 70 | 500 |
| 60B20-30 | 15 | 1710 | 1242 | 1.69 | 4710 | 1.150 | 0.924 | 2.5 | 80 | 450 |
| 70B30-30 | 16 | 1832 | 1292 | 1.90 | 5024 | 1.200 | 1.074 | 2.5 | 80 | 400 |
MEDIAS CAÑAS
| Modelo circular | Desarrollo | Diámetro | Sección | Perímetro | Espesor mÍnimo |
|---|---|---|---|---|---|
| pi | (mm) | (m2) | (mm) | (mm) | |
| 30MC68 | 3.0 | 600 | 0.14 | 942 | 2.0 |
| 40MC68 | 4.0 | 800 | 0.25 | 1256 | 2.0 |
| 50MC68 | 5.0 | 1000 | 0.39 | 1570 | 2.0 |
| 60MC68 | 6.0 | 1200 | 0.57 | 1884 | 2.0 |
